電參數測量 SINCE 1988

ZWD41XX系列

◆ 產品特點

儀表特點
●精度0.5級
●體積小、性價比高
●導軌式安裝

聯系我們

項目/型號	ZWD414B	ZWD415	ZWD416
名稱	單相綜合電量變送器	單相交直流綜合電量變送器	單相交直流綜合電量變送器（帶量程換擋）
輸入單元	單相	單相	單相
基本精度 (50/60Hz)	0.5級，± （讀數0.4%+量程0.1%）	0.5級，± （讀數0.4%+量程0.1%）	0.5級，± （讀數0.4%+量程0.1%）
測量頻率	AC 45-65Hz	AC 45Hz-65Hz、 DC	AC 45Hz-66Hz、 DC
輸入量程	電壓：10-500V 電流：0.02-20A	電壓：10-500V 電流：0.02-20A（內置分流器）	電壓：10-500V 電流：1mA-0.4A-20A（內置分流器）
測量參數	交流單相: 電壓U﹑電流I﹑功率P﹑頻率Hz﹑ 功率因數PF﹑有功電能Wh；	交直流單相：交直流電壓U﹑電流I﹑功率P﹑ 功率因數PF﹑頻率Hz﹑有功電能Wh	交直流單相：交直流電壓U﹑電流I﹑功率P﹑ 功率因數PF﹑頻率Hz﹑有功電能Wh
分辨率	電壓：0.1V 電流：1mA 功率：0.1W	電壓：0.1V 電流：1mA 功率：0.1W	電壓：0.1V 電流：1mA 功率：0.1W
允許過載	120%輸入量程
顯示方式	無
數據更新	約3次/秒
采樣速率	8000次/秒（24位電壓、電流同時采樣）
通訊接口	標配接口：RS485 RS-485或者RS-232串行接口，采用工業標準的MODBUS規約RTU模式。
輸入阻抗	信號浮置輸入電壓輸入阻抗＞2MΩ 電流輸入阻抗＜10mΩ
工作環境	溫度(0～50)℃ 濕度(20%～90%)RH 大氣壓 (86～106)kPa
整機功耗	＜4VA
儀表重量	約400克
工作電源	AC 100V～265V 50/60Hz
外形尺寸	寬高深110(W)* 74(H)*63(D)
安裝方式	DIN導軌式35mm*7.5mm
注意事項	1 參數給定的量程為默認量程。如需其他測試量程，訂貨時請聲明。 2 擴展功能為選配，非標準配置，用戶訂貨時需時要聲明。 3 特制產品量程和功能，請參考產品標牌和特制說明。 4 產品到貨后如需增加輸入模塊，必須返回工廠改造。請慎重選擇需要的模塊和選件。如果有任何疑問，請與青智公司聯系。

產品應用

電量變送器是一種將被測量參數(交流電流、交流電壓、有功功率、無功功率、有功電能、無功電能、頻率、功率因數、諧波)統-運算測量并傳輸?shù)较鄳?yīng)數據采集設備的器件。它廣泛應用于電力、石油、煤炭、冶金、鐵道、市政府等部門]的電氣測量、自動控制以及調度系統。

電量變送器可與組態王、力控、MCGS等組態軟件直接接駁，輕松獲取并管理測量數據?？蛇M(jìn)行遠距離無人監控和數據巡檢。

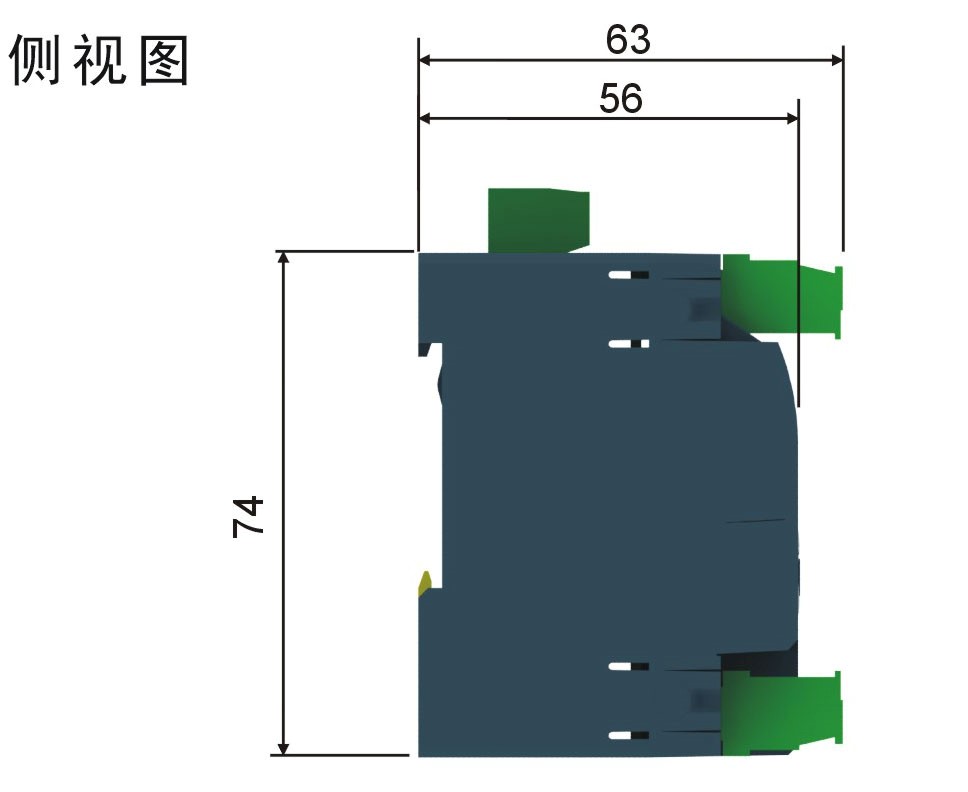

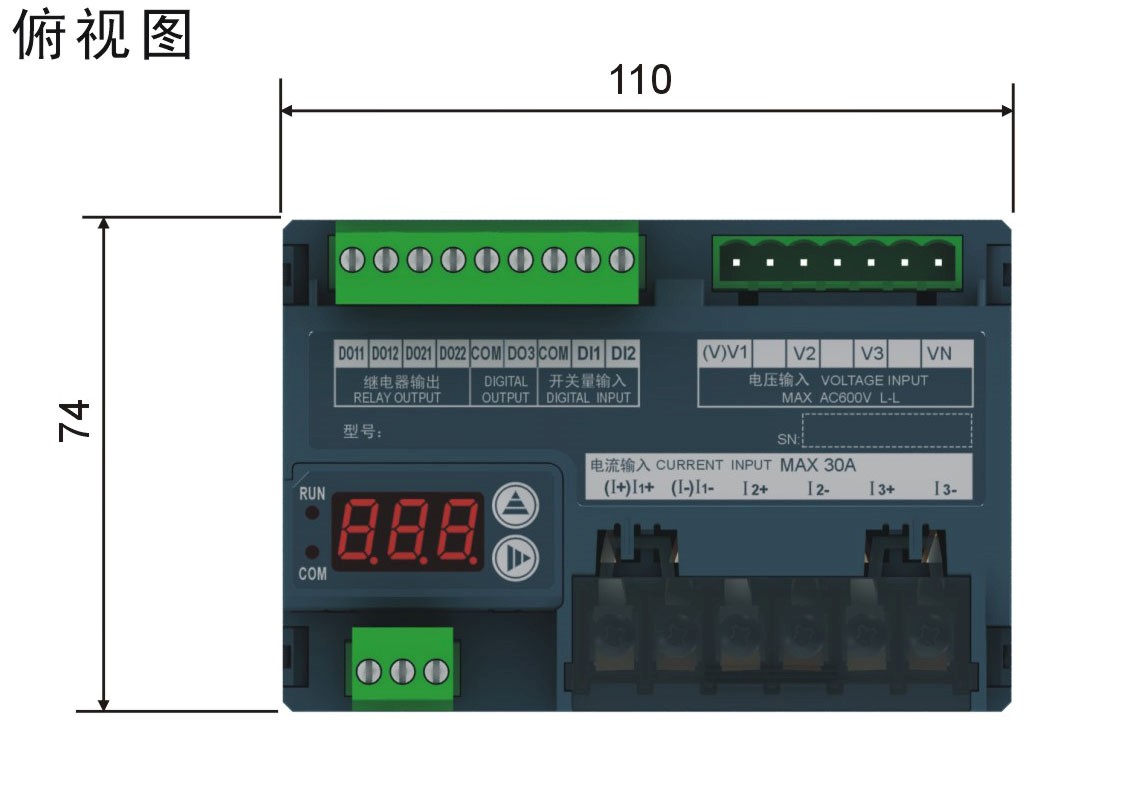

儀表尺寸

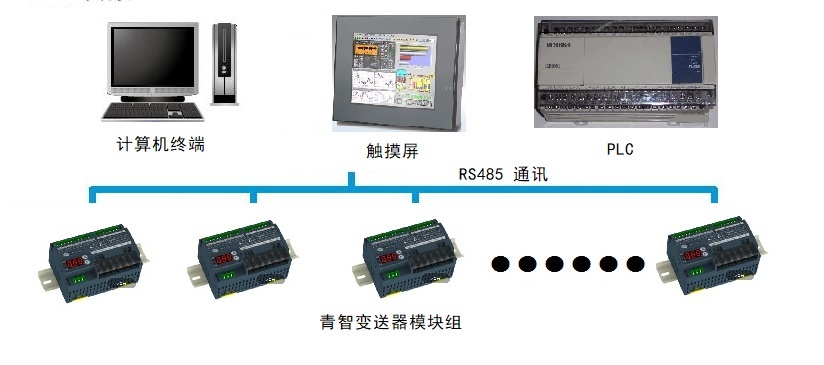

盤裝電量表、電量變送器RS485組網測試
