具有突發模式的電源適配器待機功耗測試方法

待機功耗是指電子產品在關閉或處于待機模式時消耗的電能，空調、電視機等家電設備在待機模式可以進行遙控，而微波爐、充電器等在待機時只會消耗電能而沒有任何實際意義。

電子產品的待機功耗，只相當于正常工作功耗的百分之一或者更少，但是很多產品處于待機狀態的時間遠遠超過工作狀態時間，因此這看似不起眼的待機功耗累加起來就不可忽視了，所以各國都對電子產品的待機功耗做出了強制性要求，并且這些要求還在不斷強化中。

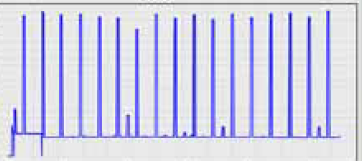

除了常見的降低電流、降低功率因數等模式的降低待機功率的方法，一些新型電源適配器在空載運行時會切換到突發模式。在這種模式下，電源內部的電源開關裝置會停止運行，完全由輸出濾波電容器來保持輸出電壓。在輸出電壓下降到預定水平時，電源開關再次啟動，以充滿濾波電容器。在這種模式下，電源以突發方式從交流線路中吸收電流。電流突發是不規則的，時間長度和大小會變化，以下曲線可以清楚地看到上述現象。

當功率計測試處于突發模式的電源時，我們會發現待機功率處于不穩定狀態，往往經過幾秒鐘較低的的穩定值后，出現一個大幅度突發的峰值，對于這種充電器如果只測試實時功率，顯然無法全面地反映其待機功耗，因此建議使用功率計的平均功率功能，對電壓、電流的瞬時功率進行積分，即測量一段時間的電能量（電能累計），除以時間，得到此段時間內的平均功率。測量時間一般為10-30秒，時間越長，數據越準確。

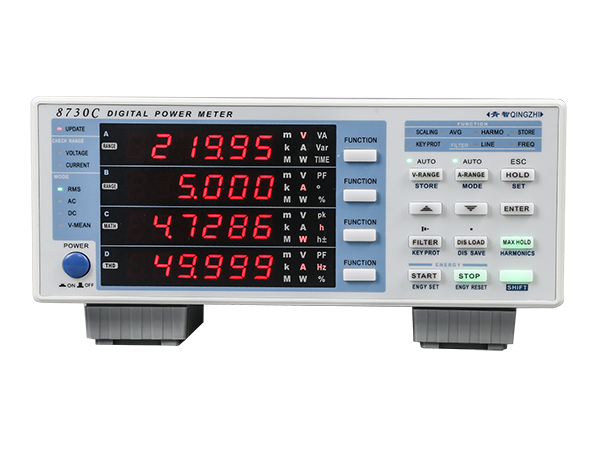

青智8730C高精度功率計，適合各類電子產品待機功耗測試

· 基本精度0.1%級

· 應用ARM+FPGA處理器，16位AD芯片電壓、電流同時采樣；

· 高帶寬DC-100kHz，高采樣速率100k/s，數據更新周期自由可調0.1s、0.25s、0.5s、1s、2s、5s；

· 電壓6個檔位、電流12個檔位切換，電流低至50uA，支持外部傳感器擴展，測試功率范圍更寬、更準確；

· 最高50次諧波測試，支持基波范圍10Hz-1200Hz；

· 支持硬件500Hz線路濾波和頻率濾波；

· 4窗口數碼管，顯示更直觀、操作便捷。

· 通訊接口豐富，標配USB、RS485、RS232，可擴展以太網口通訊。
