實現對電磁爐的多通道測試

簡介：

電磁爐的原理是電磁感應現象，即利用交變電流通過線圈產生方向不斷改變的交變磁場，處于交變磁場中的導體的內部將會出現渦旋電流（原因可參考法拉第電磁感應定律），這是渦旋電場推動導體中載流子（鍋里的是電子而絕非鐵原子）運動所致；渦旋電流的焦耳熱效應使導體升溫，從而實現加熱。

電磁爐優點：具有升溫快、熱效率高、無明火、無煙塵、無有害氣體、對周圍環境不產生熱輻射、體積小巧、安全性好和外觀美觀等優點，能完成家庭的絕大多數烹飪?nèi)蝿?wù)。

測試需求：

在電磁爐生產測試要求上，除了需要對電磁爐以不同功率工作時的電壓、電流、功的變化進行實時記錄，還要求能同時兼顧對待機、工作情況下電能損耗、諧波情況的記錄測試。另外，因為產線上實際情況的不同，需要考慮多通道、同時測試。

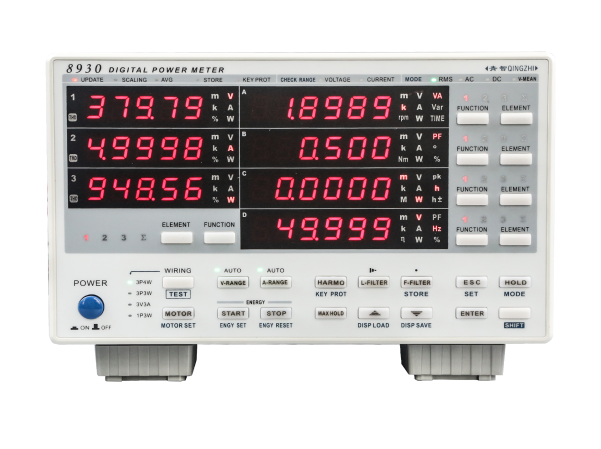

8930產品優點：

8930面向電器電子設備節能市場，廣泛應用于從研發到生產線的各個領域。在這些領域內面向環保和節能意識的高漲以及電力的不足，要求產品設計的進一步的節能。為了快速將節能性能出色產品投入市場，在制造廠的開發和生產的現場，要求提高工作效率，擁有更高測試效率的功率計已成為大勢所趨。8930應用先進的應用ARM+FPGA處理器，16位AD芯片3通道電壓、電流同時采樣，極大的提高了測試速度和精度，可同時測量電壓、電流、功率、電能等常規項目，同時可執行運算諧波分析等測試項目，數據更新周期更快，大幅提高了測試效率和精準度。

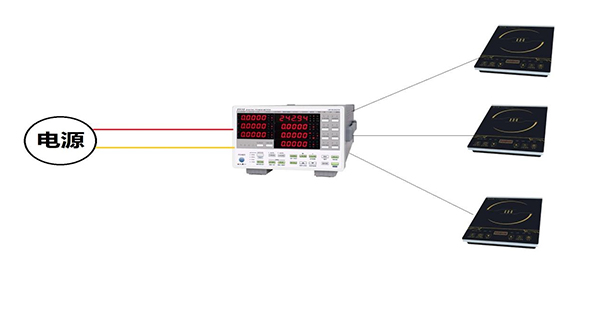

需求實現方案：

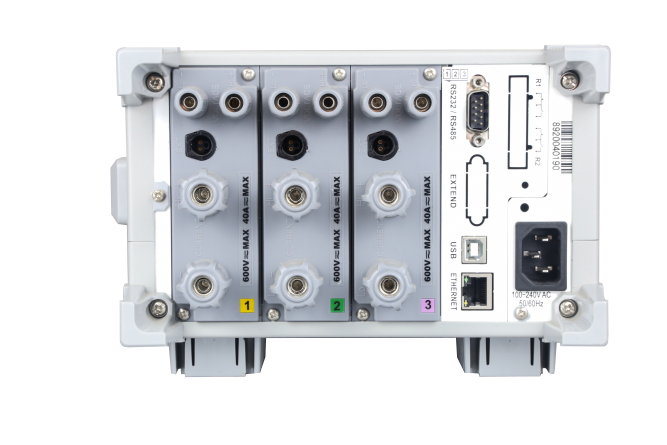

1、8930最大電流輸入為40A，可應對大功率工作時直接測試；

2、量程多檔位、精度（0.1%讀書數+0.1%量程）可滿足精準的功耗測試；

3、高速數據刷新，各通道數據更新周期最快可到50mS；

4、窗口顯示可自定義，可將需要的參數調整到指定位置；

5、1-50次諧波測試，各通道均可測試諧波、總失真度；

6、專業軟件，免費提供，可實現多臺功率計串聯測試，實現高度集成化。
