青智產品在家電測試行業的分層應用

家電行業經過多年的市場培育和發展，我們青智產品在家電行業已經具有了一定的市場占有率。根據家電行業多層次的市場應用方案，我們目前應用于家電行業的主要產品分為了四個層次。

第一，高端應用，主要型號為8730C和8720

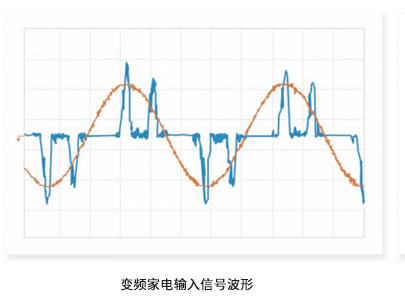

現如今，越來越多的家電產品都采用了變頻技術，在節約能耗的同時也使得產品的波形信號發生了畸變。而且由于變頻的應用導致在家電運行過程中，頻繁地改變工作狀態，導致工作電流發生大范圍變化，電流可從幾十安降到幾毫安。這些畸變的波形都是非正弦信號，如脈沖波、三角波、矩形波、梯形波和脈沖波等，含有豐富的高頻諧波分量。普通的功率計由于采樣率與帶寬限制，無法對高頻成分進行準確測量，因此其測量值與真實值存在巨大差距。一般的功率測量儀器在積分模式下只允許同一量程下進行功率測量，無法滿足對變頻家電功率的正確測量。

測量解決方案一：

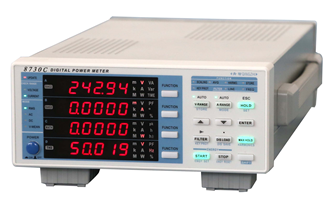

用青智單相寬頻功率計8730C測量

8730C單相寬頻功率計，帶寬：0.5Hz-100KHz，采樣率100KS/s，數據更新周期100ms，精度：0.1級?？煽焖贉y量家電工作過程中的電壓、實時有效值電流、峰值電流、實時功率、最大功率、1-50次諧波分析。同時，也可以測量記錄一段時間的電流、功率平均值。

同時標配豐富的通訊接口，USB、RS232和RS485接口，也可選配以太網口。您可以將測量數據通過這些接口上傳至PC端進行數據監測和實時分析。

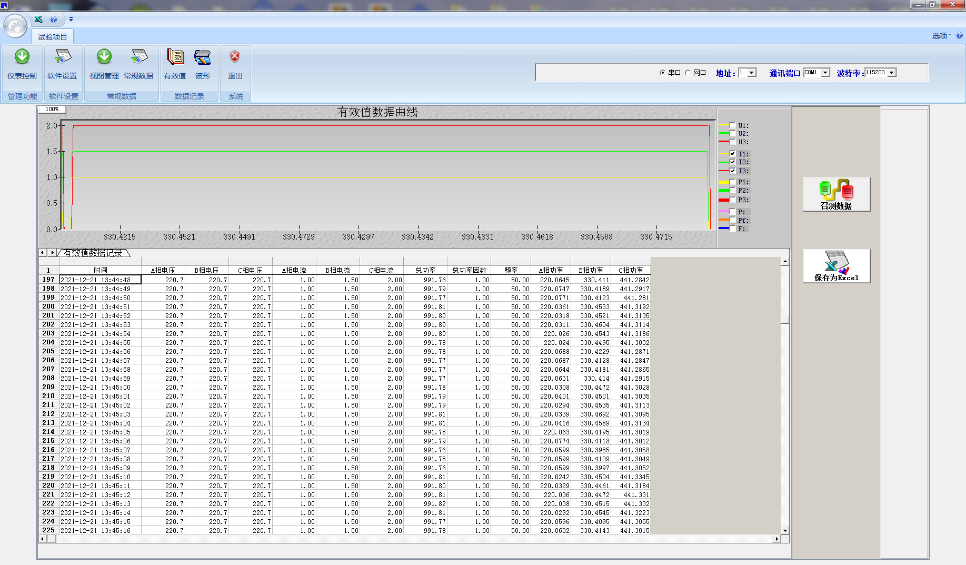

上位機軟件界面：

測量解決方案二：

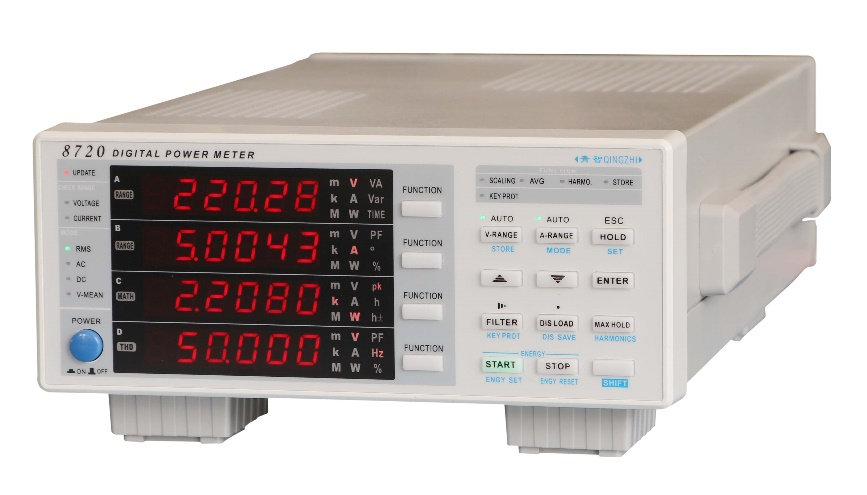

用青智單相寬頻功率計8720測量

隨著產線自動化不斷發展，對產線產品的測量儀器也提出了越來越高的要求。對于產線測試，要求測量儀器測試速度快、顯示直觀、易于操作。這樣可以極大地縮短測試時間，大大提高生產線的生產效率。

針對產線測試的特點和要求，青智8720單相功率計，帶寬：0.5Hz-2KHz，數據更新周期100ms，精度：0.1級?？煽焖贉y量家電工作過程中的電壓、實時有效值電流、峰值電流、實時功率、最大功率、四窗口直觀顯示，操作容易。

同時標配豐富的通訊接口，USB、RS232和RS485接口，也可選配以太網口。您可以將測量數據通過這些接口上傳至PC端進行數據監測和實時分析。

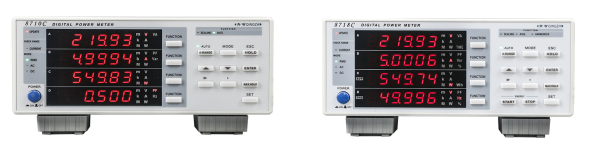

第二，中端應用，型號為8710C和8718C

青智8710C/8718C高精度交直流電參數測量儀，采樣率100KS/s，數據更新周期可到100ms，可快速測試，四窗口直觀顯示，操作容易。同時標配RS232和RS485通訊接口，可以將測量數據上傳至PC端進行數據監測和實時分析。

 8710C/8718C高精度交直流電參數測量儀采用先進的32位高速處理器和雙路24位AD轉換器，具有高精度寬動態范圍、結構緊湊靈巧等特點，是新一代數字化電參數測量儀器，可以測量有效值電壓（AC/DC 600V）、電流（AC/DC 0.05m A-40A）、有功功率、視在功率、無功功率、功率因數、頻率，8718C同時具有電能累計功能，標配RS485和RS232通訊接口。小電流測量低至50μA，功率1mW，可滿足待機功耗測試。直接測量高達40A的大電流,無需使用外部電流傳感器，電流量程可自動切換。

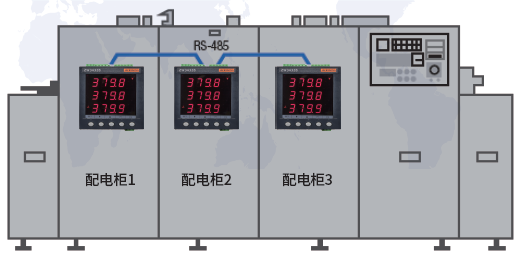

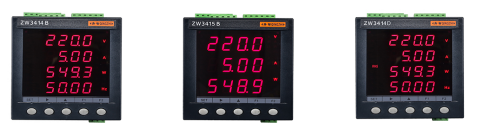

第三，中低端應用，主要型號為盤裝綜合電量表ZW3415B/ZW3414B/ZW3414D

其中，ZW3415B是單相交流綜合電參數表，功能：電壓（500V）、電流（20A）、功率、功率因數、頻率，電能，標配兩路繼電器報警輸出和RS485通訊。

ZW3414B是單相交流綜合電參數表，功能：電壓（500V）、電流（20A）、功率、功率因數、頻率，可擴展兩路繼電器報警輸出和RS485通訊。

ZW3414D是單相交直流兩用綜合電參數表，功能：電壓（AC/DC500V）、電流（AC/DC15A），有功功率、無功功率、視在功率，功率因數、頻率、電能、安時，標配兩路繼電器報警輸出和RS485通訊接口。這款表常規電流量程為15A，也可以訂做成75mV輸入，擴展電流量程，外接相應規格的分流器，在儀表上可設置電流倍率。比如：電流100A，可以外配100A/75mV分流器，則在儀表上設置電流倍率為100，儀表顯示實際電流。

儀表特點：精度0.5級，四位LED數碼管顯示，多窗口數碼管顯示，體積小、性價比高，96*96的標準尺寸。

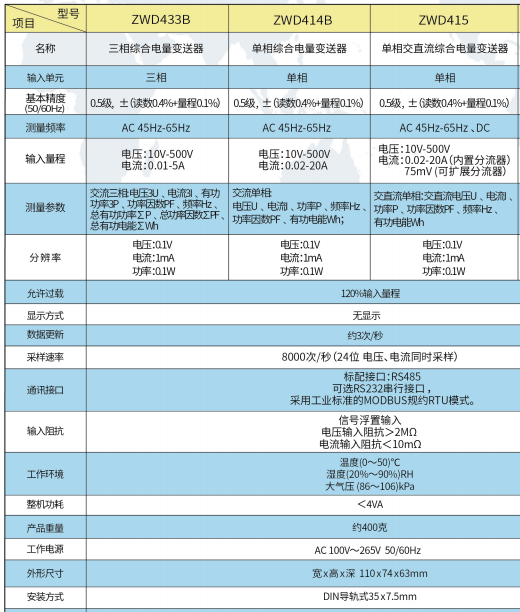

第四，經濟型低成本應用，主要型號為ZWD414B、ZWD433B、ZWD415

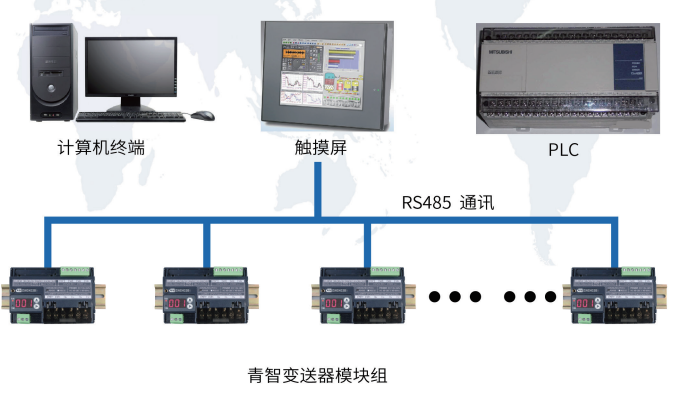

這種導軌安裝式的電量變送器由于較低的價格，在一些不要顯示，只需要通訊的項目上得到了廣泛的應用?？膳c組態王、力控、MCGS等組態軟件直接接駁，輕松采集并管理測量數據，可進行遠距離無人監控和數據巡檢。
