直流電機啟動電流測試

返回查看更多

8730C直流電機啟動電流測試

由于直流電機電樞電路的電阻和電感很小,轉子有一定的機械慣性,所以電機通電時,電樞速度和起動初期對應的反電動勢都很小,起動電流很大。較大可達額定電流的15 ~ 20倍。該電流會對電網造成干擾,對機組造成機械沖擊,并對換向器產生火花。為了降低直流電機的啟動電流,電樞電路中經常串聯專門設計的可變電阻。對于大容量直流電機,通常采用降壓?jiǎn)?dòng)。

直流電機的啟動電流時間短,通常低于50ms,瞬間電流大,需要儀表高速計算并準確找到最大值并抓取下來,因此,直流電機的啟動電流也是直流電機的一個重要參數,青智儀器根據直流電機啟動特性提供如下解決方案。

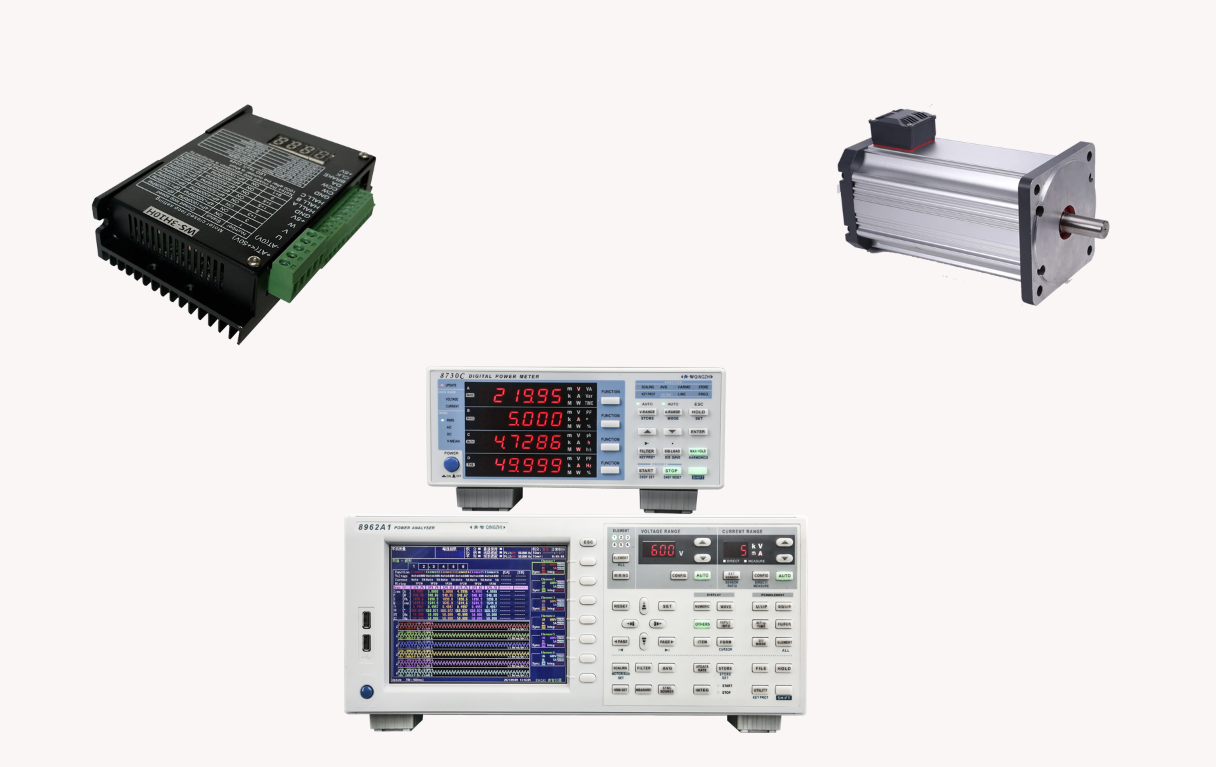

青智8730C測試直流電機啟動電流示意圖

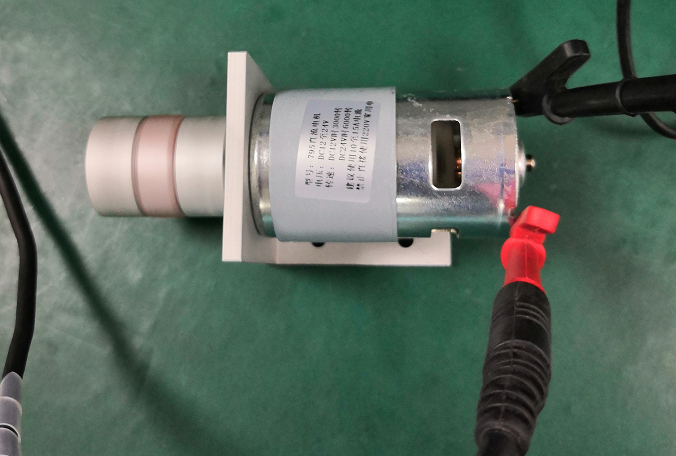

這是我們今天要測試的主角,DC12V的直流電機。

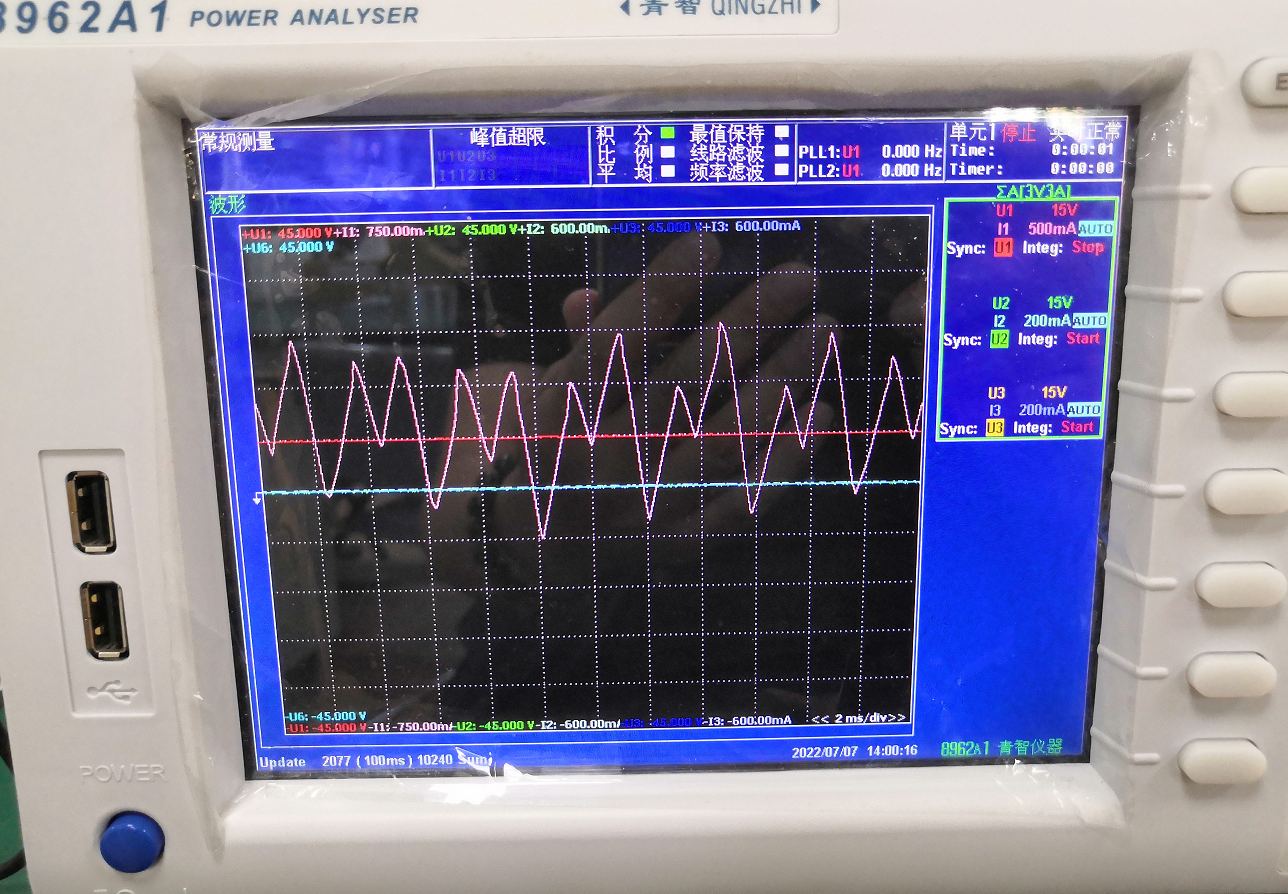

先用8962A1看下電機正常運行時的電壓電流波形,可以看到電流的波形是脈動直流。

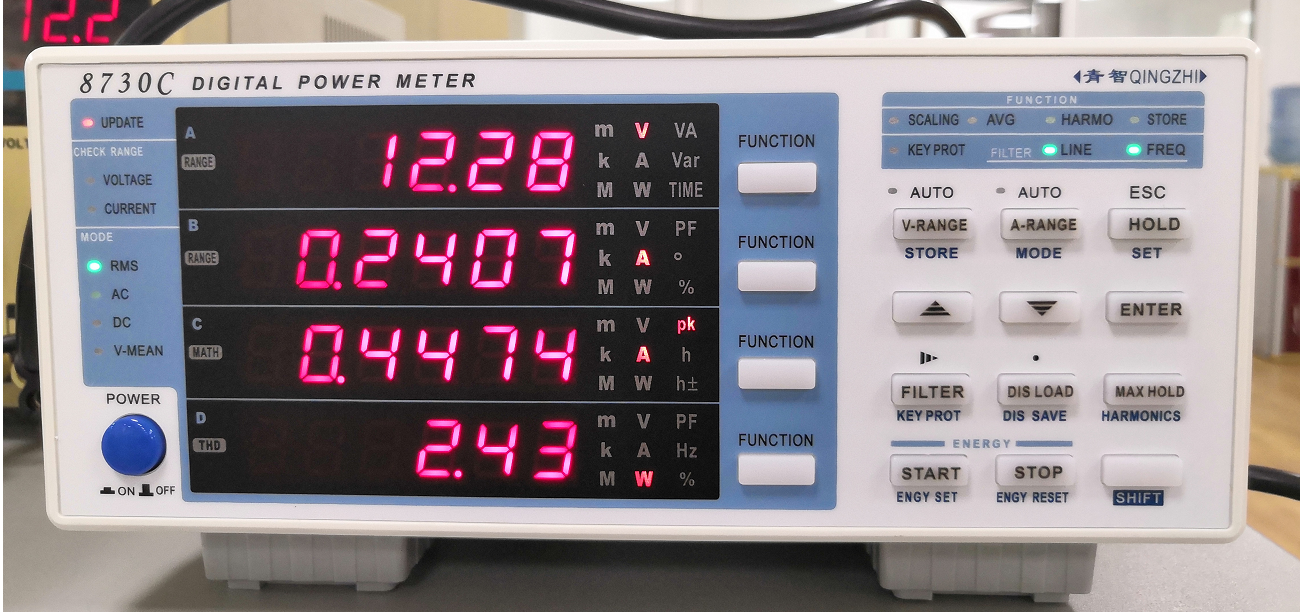

我們?cè)儆?730C測試下電機正常運行時的電壓電流等參數。




電機正常運行的電流有效值0.25A左右,Apk值大概是0.45A左右。

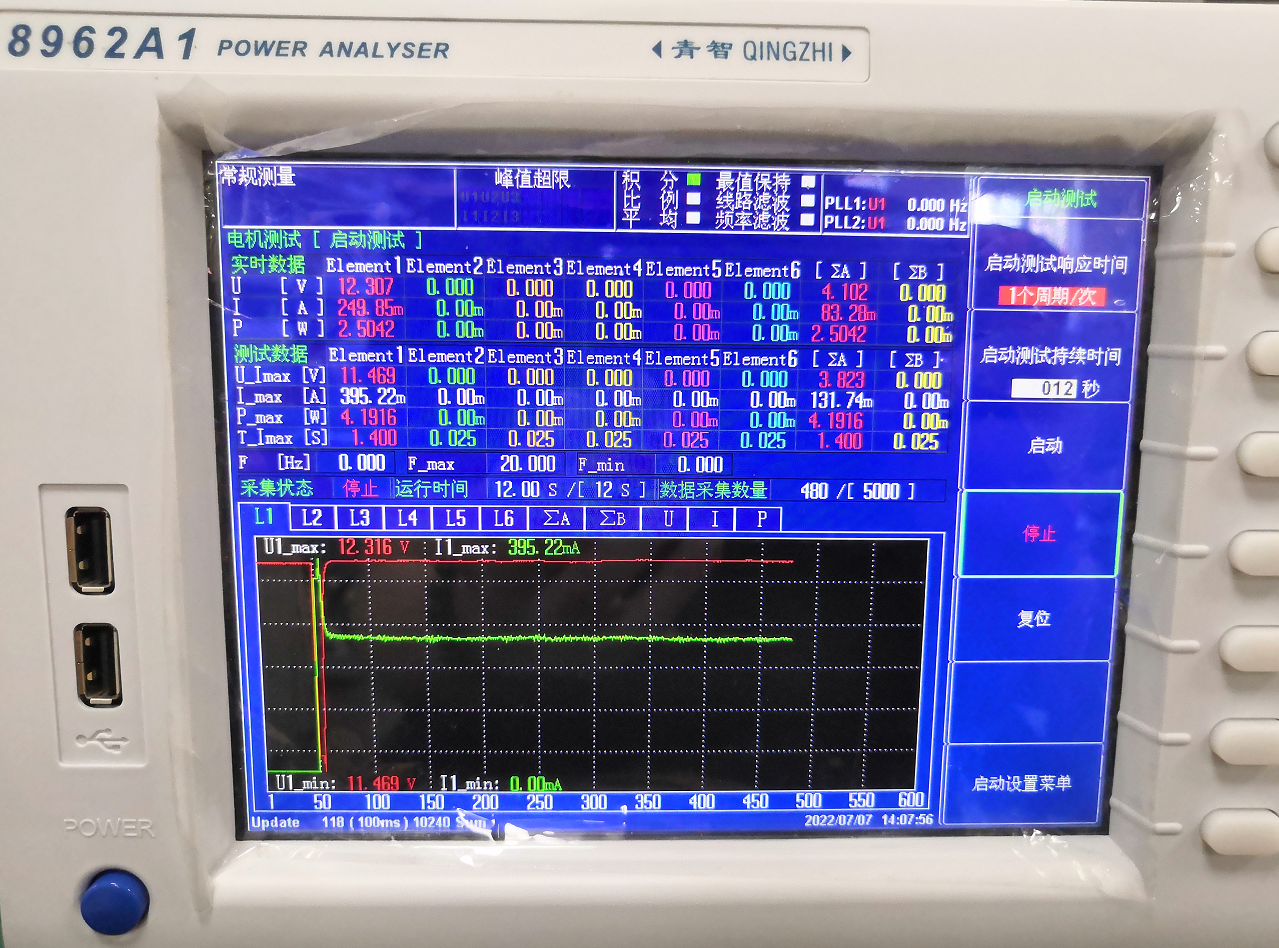

用8962A1的電機測試模塊的啟動測試看下電機啟動的有效值曲線,發現該電機的啟動時間在10ms左右,時間很短,所以電機啟動電流需要用Apk的最大值功能來測試。

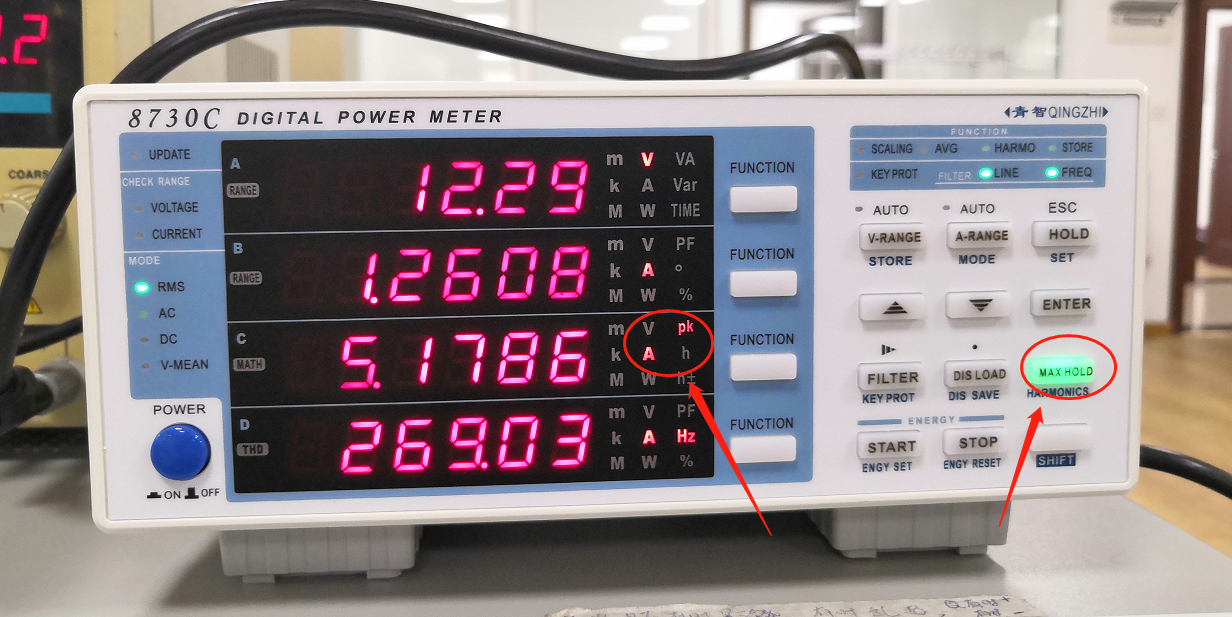

將8730C的顯示窗口調整為如下模式,按下MAXHOLD按鍵亮起后啟動電機,測試結果為電機啟動電流Apk最大值為5.18A,5.18/0.45=11.5,可以得到電機啟動電流Apk最大值大概是電機正常運行Apk值的11.5倍左右,符合直流電機的啟動特性。

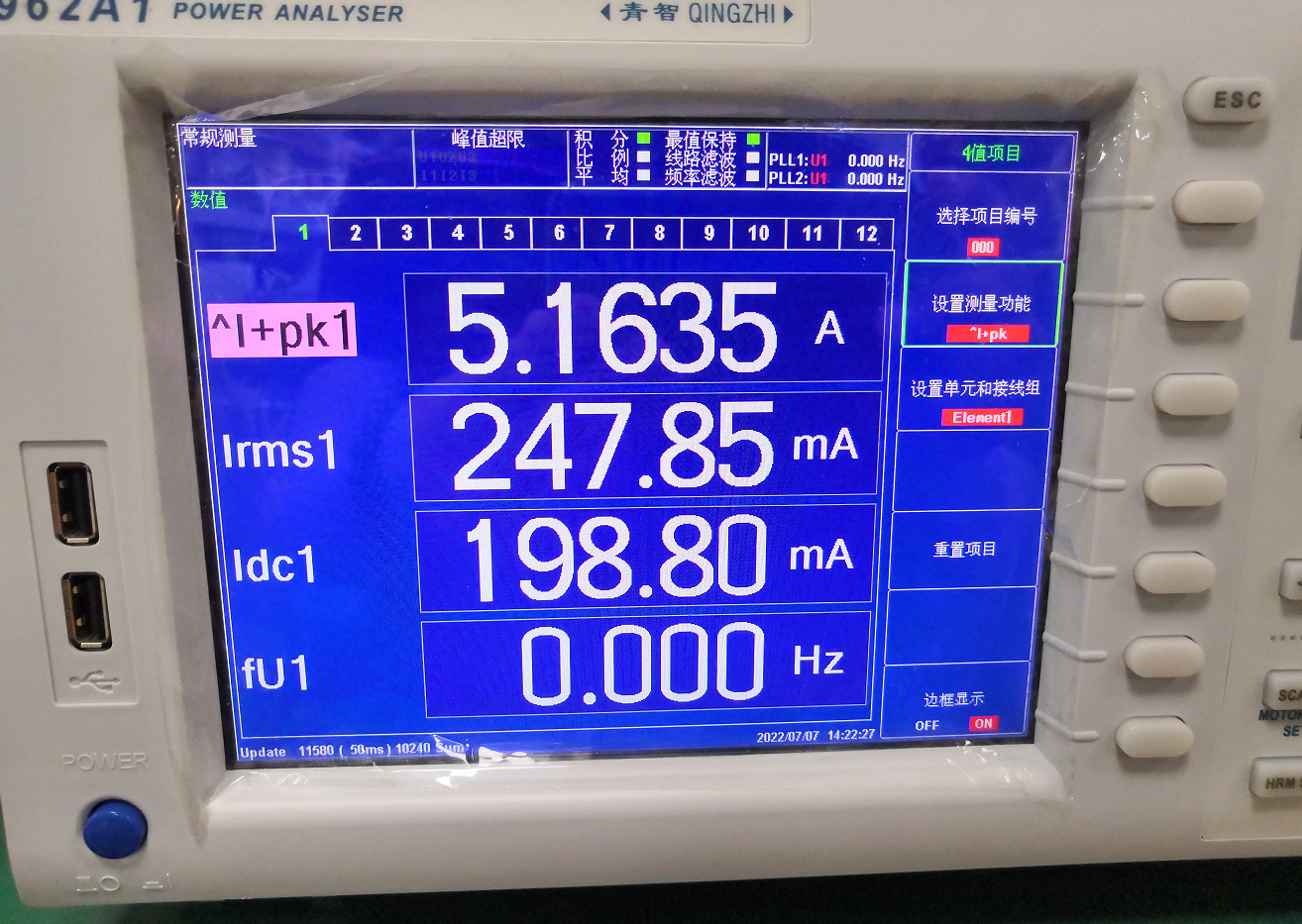

我們?cè)賮?lái)看下8962A1的測試結果,顯示Apk最大值為5.16,跟8730C的測試結果基本一致。

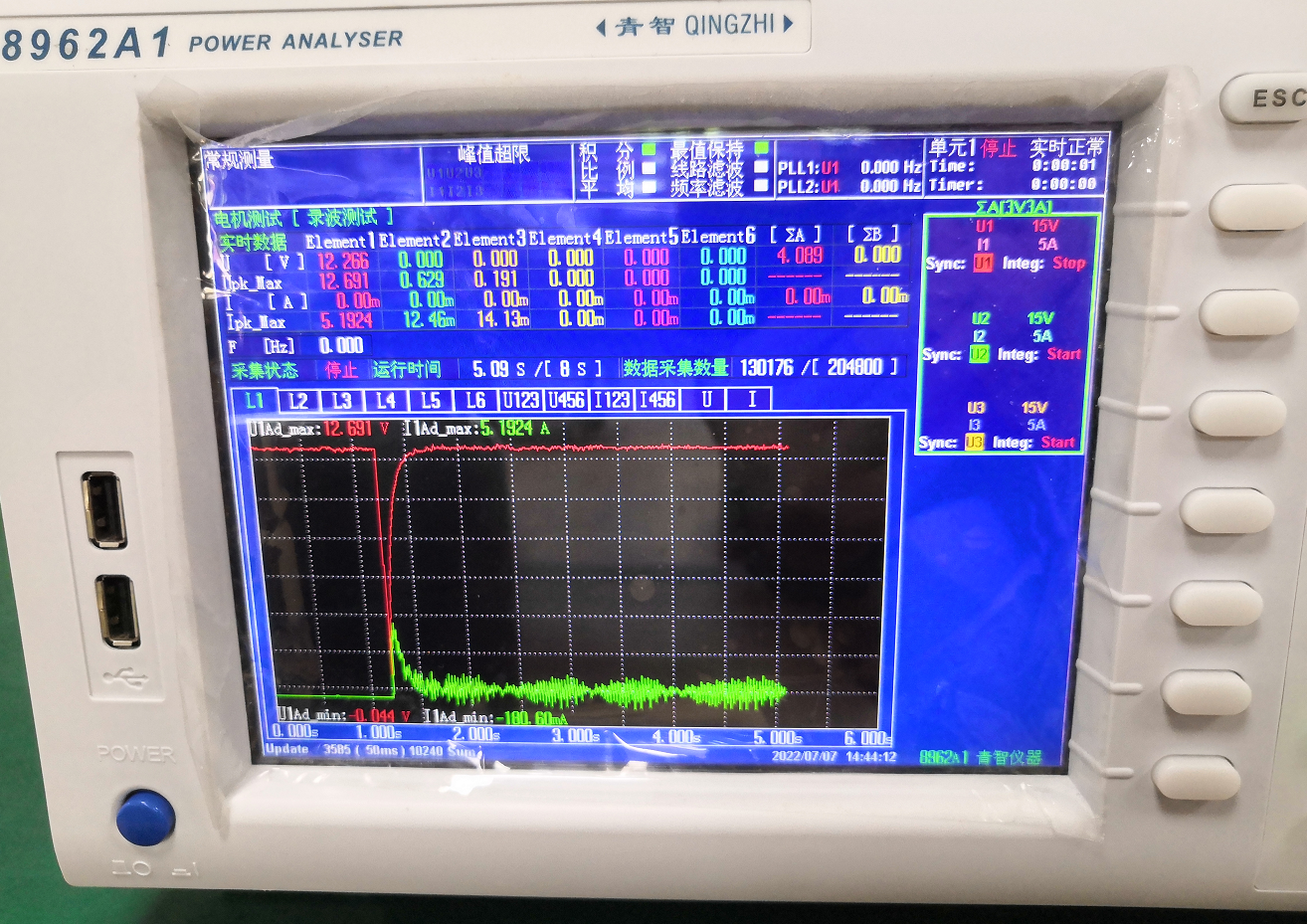

打開8962A1的電機測試的錄波測試功能,看下電機啟動過程的波形圖,紅色為電壓波形,綠色為電流波形,電機啟動后電壓被瞬間拉低的同時電流突然增大,啟動后電壓逐步恢復正常,電流值下落至正常運行狀態,此圖可以更直觀的看出直流電機啟動過程中電壓電流的變化趨勢。




注意事項:

1.電機啟動測試過程時間段,請將測試儀表的采樣速度和計算刷新速度都調整為快。

2.直流電機的波形比較干凈,請關閉儀表的濾波功能。

3.根據電機的啟動參數給儀表選擇合適的量程,以免啟動電流過大對儀表造成沖擊或者因?yàn)榱砍踢^(guò)小削波引起測量誤差。
